INSTALASI dan KONFIGURASI ROUTER

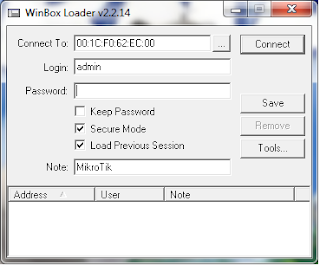

Langkah pertama anda membuka aplikasi winbox. Kemudian anda klik tanda ( ... ) di sebelah kanan kotak Connect to untuk mendapatkan identitas mac address, ip address yang digunakan oleh pc yang telah anda install mikrotik, untuk lebih mudahnya anda connect dengan mac address dengan mengklik mac address yang akan muncul pada saat anda mengklik tanda (...) kemudian anda klik Connect

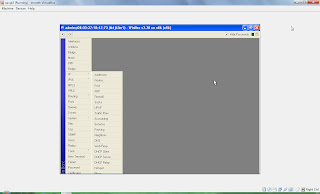

Setelah anda masuk pada winbox, yang perlu anda konfigurasi terlebih dahulu yaitu ip address. Caranya anda klik menu IP kemudian anda pilih addresess.


Setelah itu anda klik tanda + untuk menambah / membuat ip address. pada kotak address anda isikan ip yang anda gunakan di mikrotik anda dengan memberikan type subnet masknya yang akan anda gunakan, kemudian pada kotak interface anda atur sesuai dengan kebutuhan anda. ( disini saya menggunakan ip 10.10.10.11/8 untuk dijadikan sebagai router, dan interfaceny menggunakan eth1 ) setelah itu anda pilih apply dan ok. Apabila anda ingin memberikan keterangan pada setiap ip address yang anda buat anda bisa mengklik menu comment.

Jika anda ingin memberi ip address lagi pada interface lainnya, anda klik tanda + kembali untuk menambah / membuat ip address. pada kotak address anda isikan ip yang anda gunakan di mikrotik anda dengan memberikan type subnet masknya yang akan anda gunakan, kemudian pada kotak interface anda atur sesuai dengan kebutuhan anda. ( disini saya menggunakan ip 172.17.0.1/16 untuk dijadikan sebagai ip client, dan interfaceny menggunakan eth2 ) setelah itu anda pilih apply dan ok. Apabila anda ingin memberikan keterangan pada setiap ip address yang anda buat anda bisa mengklik menu comment.


Setelah anda selesai memberikan ip pada masing-masing interface, anda klik menu IP kemudian pilih routes. Disini anda klik tanda + untuk membuat default gateway . kemudian anda klik kotak gateway dan anda isikan ip address yang akan digunakan sebagai default gateway nya. (disini saya memberi ip 10.10.10.1 sebagai gateway yang digunakan oleh mikrotik saya ). Kemudian pilih OK


Setelah itu, klik menu IP kemudian anda pilih DNS. Disini anda pilih settings kemudian pada kotak Servers anda isikan DNS yang anda gunakan ( disini saya menggunakan ip DNS 10.10.10.2 dan 10.210.254.2 ) untuk menambah satu kotak lagi anda klik tanda panah bawah disebelah kanan kotak servers . kemudian anda klik OK.


Setelah selesai, klik menu IP dan anda pilih firewall. Disini anda masuk menu mangle terlebih dahulu, dan anda klik tanda + untuk mendaftarkan ip address yang akan anda routing. Pada kotak src. Address anda isikan ip yang akan anda daftarkan untuk bisa dihubungkan ke jaringan luar. ( sebagai contoh disini saya menggunakan ip 172.17.0.2 yaitu ip hotpsot agar bisa terhubung ke jaringan luar ).


Kemudian anda pilih menu Action, disini pada kotak action anda pilih mark routing, kemudian pada kotak new routing mark anda beri keterangan untuk mempermudah pengaturan ( disini saya mengunakan router-2 pada kotak new routing mark nya ). Jangan lupa hilangkan tanda centang pada passtrough. Setelah itu anda klik ok.


Lakukan langkah-langkah diatas sebanyak client yang ada
Setelah itu anda masuk menu NAT di sebelah kiri Menu Mangle. Disini anda klik tanda + untuk membuat NAT nya, kemudian pada tab general pada kotak Src. Address ketik no ip yang akan anda gunakan ( sebagai contoh kami menggunakan ip 172.17.0.2 sebagai ip untuk hotspot ), setelah itu pada kotak Out Interface pilih ether 1. Setelah itu pada tab Action anda pilih Masquerade, kemudian klik Apply, lalu OK.



Lakukan langkah-langkah di atas sebanyak client yang ada
Setelah anda selesai konfigurasi di menu firewall nya, anda masuk pada menu Queue
Di menu ini fungsinya untuk melimit bandwith yang akan anda berikan kepada client anda. Untuk membuatnya anda tekan tanda + kemudian pada kotak Name anda isikan nama client anda, pada kotak target address isikan ip yang akan anda berikan kepada client untuk dilimit bandwicth nya. Pada kotak max limit untuk target upload dan target downloadnya anda setting sesuai dengan kebutuhan anda. Kemudian pada kotak burst limit, kotak burst treehold, burst time, time anda isikan sesuai dengan kebutuhan anda. ( disini untuk max limit target upload dan target downloadnya nya saya menggunakan 256k dan 256k , untuk burst limit dan burst treeholdnya saya memberikan 512k dan 512k, burst time nya saya memberikan 20 dan 20 s, untuk time nya saya memberikan default 00:00:00 dan 1d 00:00:00) kemudian anda pilih OK


Lakukan langkah-langkah seperti di atas sesuai dengan banyaknya client yang akan anda limit bandwitch nya,
Setelah selesai anda membuat limit bandwitchnya, anda masuk menu tools kemudian anda pilih graphing
Disini anda masuk menu queue rules, anda klik tanda + untuk membuat graphing monitoringnya kemudian pada kotak simple queue anda pilih nama client yang akan anda tampilkan pemakaian bandwitchnya dan pada kotak allow address anda isikan hanya ip address client yang akan melihat monitoring bandwitch dirinya sendiri. ( di sini saya menggunakan type all pada kotak simple queue dan saya memberikan ip address saya sendiri untuk bisa melihat pemakaian bandwitch semua client ) setelah itu anda klik ok. Lakukan langkah-langkah diatas sebanyak client yang anda miliki untuk bisa memonitoring pemakaian badwitchnya sendiri-sendiri.

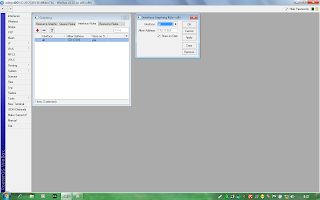

Setelah itu anda masuk menu interface rules, disini anda klik tanda + untuk membuat graphing
interfacenya, pada kotak interface nya anda pilih all, dan untuk kotak allow addressnya, anda isikan ip address yang anda gunakan sendiri. Kemudian anda pilih ok

by : MUHARAM YUSUF
